1. 트러스교란?

트러스교(Truss Bridge)는 여러 개의 직선 부재를 삼각형 형태로 연결한 트러스(truss) 구조를 반복적으로 배열하여 만든 교량 형식이다. 이러한 구조는 교량 위에 작용하는 하중을 여러 부재로 나누어 전달하도록 설계되어 있다.

즉 트러스교는 삼각형 격자 형태의 뼈대 구조를 이용해 하중을 지탱하는 교량이라고 이해할 수 있다.

2. 명칭의 유래: 트러스(Truss)

Truss라는 단어는 고대 프랑스어 trousse 또는 trousser에서 유래한 것으로 알려져 있으며, ‘묶다’ 또는 ‘단단히 고정하다’라는 의미를 가진다. 여러 개의 구조 부재를 서로 묶어 하나의 구조를 만든다는 개념에서 토목공학과 건축공학 용어로 사용되기 시작하였다.

공학적으로 트러스는 다음과 같이 정의된다.

여러 개의 직선 부재를 절점(joint)에서 연결하여 삼각형 격자 형태를 이루도록 만든 구조 시스템



쉽게 말하면 트러스는 막대들을 서로 묶어 만든 삼각형 뼈대 구조라고 이해할 수 있다.

3. 구조적 핵심 원리: 왜 삼각형인가

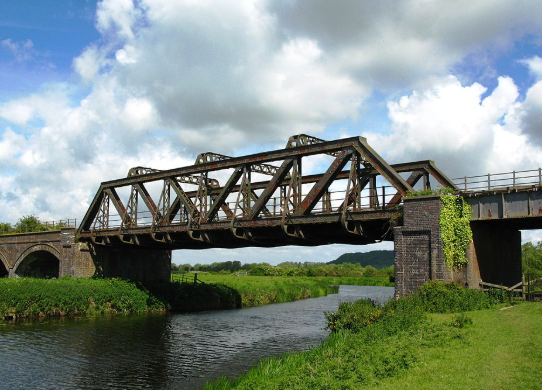

출처: 위키백과



트러스 구조의 효율성은 연결부(Joint)의 거동과 부재가 받는 힘의 형태에서 설명된다. 특히 삼각형 구조를 반복적으로 사용함으로써 하중을 효율적으로 분산시키고 구조 안정성을 확보한다.



기하학적 안정성
사각형과 같은 다각형 구조는 연결부가 회전할 수 있는 상태라면 외부 힘을 받을 때 쉽게 찌그러질 수 있다. 반면 삼각형은 세 변의 길이가 정해지면 구조의 형태가 자동으로 결정되기 때문에, 연결부가 회전하더라도 부재의 길이가 변하지 않는 한 구조가 쉽게 변형되지 않는다. 이러한 특성을 기하학적 강성(Geometric Rigidity)이라고 한다.



하중 전달 방식
트러스교에서는 각 부재가 핀 접합(Pin Joint) 상태로 연결된 것으로 가정한다. 핀 접합이란 볼트나 핀으로 연결되어 연결부에서 회전은 가능하지만 굽힘 모멘트를 전달하지 않는 연결 방식을 의미한다. 이 구조에서는 부재가 굽힘 대신 다음 두 가지 힘을 주로 전달한다.

• 인장력(Tension) : 부재를 잡아당기는 힘
• 압축력(Compression) : 부재를 눌러 짧아지게 만드는 힘

이러한 방식으로 교량 위에서 발생한 하중은 여러 부재로 나누어 전달된다. 예를 들어 여러 사람이 줄을 나누어 잡아당기면 무게가 분산되는 것과 같은 원리이다.



삼각형 반복 구조의 필요성
하나의 삼각형 구조만으로는 강이나 계곡과 같은 넓은 공간을 건너는 교량을 만들 수 없다. 따라서 공학에서는 삼각형 구조를 연속적인 격자 형태로 반복 배치하여 교량의 길이를 확장한다. 이렇게 하면 하중이 여러 삼각형 구조로 나누어 전달되면서 구조 전체의 안정성이 높아진다.



구조적 효율성
대부분의 재료는 굽힘을 견디는 것보다 축방향력(인장·압축)을 훨씬 잘 견딘다. 따라서 삼각형이 반복된 트러스 구조는 비교적 적은 재료로도 큰 하중을 지탱할 수 있는 높은 구조 효율성(Structural Efficiency)을 가진다. 이러한 이유로 트러스 구조는 철도 교량과 같이 큰 하중이 반복적으로 작용하는 구조물에서 특히 효과적이다.



이해를 돕는 비유
사다리는 양쪽 막대만 있으면 쉽게 휘어질 수 있지만, 가운데에 가로 막대나 대각선 보강재가 들어가면 구조가 훨씬 단단해진다. 트러스 구조 역시 이와 비슷하게 삼각형 보강 구조를 반복하여 전체 강성을 높이는 원리로 작동한다.

4. 역사적 배경과 발전

고대 건축에서의 원리
삼각형 구조의 안정성은 오래전부터 건축에서 활용되어 온 기본 원리이다. 고대와 중세의 목조건축에서는 지붕을 지탱하기 위해 여러 목재 부재를 삼각형 형태로 배치한 지붕 트러스(Roof Truss) 구조가 사용되었다. 이러한 구조는 넓은 공간을 기둥 없이 확보할 수 있어 교회·궁전·대형 홀 건축 등에서 널리 활용되었다.



산업혁명과 철도 시대
18세기 후반 산업혁명 이후 철과 강철의 대량 생산이 가능해지면서 대형 교량 건설 기술이 빠르게 발전하였다. 특히 19세기 철도망이 급속히 확장되면서 무거운 증기기관차와 화물열차를 지탱할 수 있는 강력한 교량 구조가 필요해졌다. 이때 강철 부재를 삼각형 격자로 연결한 트러스 구조가 구조 효율성과 경제성을 인정받으며 철도 교량의 대표적인 형식으로 자리 잡았다.



대표 사례
한국에서도 이러한 기술이 도입되어 한강철교가 건설되었다. 한강철교는 1897년에 착공되어 1900년에 완공된 한국 최초의 근대식 철도 교량으로, 용산과 노량진 사이에서 한강을 가로지르며 경인선 철도를 한강 북쪽 철도망과 연결하였다. 이후 철도 수송량 증가에 따라 교량이 추가로 건설되면서 오늘날까지 수도권 철도망의 중요한 교통 인프라로 기능하고 있다.

5. 트러스교의 장단점

장점
적은 재료로 높은 강도를 발휘하며 긴 경간(span)을 확보할 수 있다.

또한 부재가 인장력과 압축력 위주로 작용하기 때문에 구조 해석이 비교적 단순하며,

특히 큰 하중이 반복적으로 작용하는 철도 교량에 적합하다.



단점
많은 부재와 연결부가 필요하여 구조가 복잡하고 시공 과정이 까다롭다.

또한 철 구조물 특성상 부식 관리와 유지보수가 필요하며,

트러스 골조가 외부로 드러나 도시 경관을 가릴 수 있다는 단점도 있다.

6. 트러스교의 의의



공학적 효율성의 실현:
최소한의 재료로 최대의 강도를 이끌어내는 삼각형 구조의 원리를 통해, 근대 교량 건설의 경제성과 구조적 안전성을 동시에 확보한 혁신적 기술이다.

근대 산업화의 동력:
19세기 철도망의 폭발적 확장을 가능하게 함으로써 인류의 물류 체계와 이동 범위를 획기적으로 넓힌 산업혁명의 핵심 인프라 역할을 수행하였다.

고하중 지지의 독보적 위상:
현대의 사장교나 현수교가 수려한 미관과 장경간(긴 기둥 간격)을 담당한다면, 트러스 구조는 높은 구조 효율성과 안정성 덕분에 철도 교량이나 산업 구조물 등 하중이 큰 시설에서 여전히 중요한 공학적 가치를 지닌다.
