ARK (Auto Refractor Keratometer)

ARK (Auto Refractor Keratometer)

안경 도수의 출발점이 되는 객관적 시력 측정 장비





1. 용어 정의 및 개요

ARK(Auto Refractor Keratometer, 자동 굴절 및 각막 곡률 측정기)는 안구의 굴절 상태와 각막의 형태를 동시에 측정하는 통합 광학 진단 장비다. 과거 검안사가 수동으로 진행하던 검사 과정을 컴퓨터가 적외선 파동과 정밀 알고리즘을 이용해 자동화한 것이다.

• Auto(자동): 검사자가 일일이 렌즈를 교체하며 초점을 맞출 필요 없이, 기계가 스스로 안구의 굴절력을 탐색하고 최적의 수치를 산출함을 의미한다.
• Refractor(굴절계): 눈의 굴절 이상(근시, 원시, 난시)을 측정하는 장치다. 빛이 망막에 정확히 맺히는지 분석하여 그 오차를 디옵터(D) 단위로 수치화한다.
• Keratometer(각막곡률계): 각막의 휘어진 정도를 측정하여 각막이 지닌 광학적 힘을 계산하는 장치다.
  • 어원: 그리스어로 뿔을 뜻하는 'Keras(Keratos)'에서 유래했다. 고대인들은 눈의 가장 바깥쪽에서 내부를 보호하는 투명하고 단단한 막이 마치 '얇게 펴진 뿔의 질감'과 유사하다고 보았으며, 실제 각막은 뿔의 주성분인 케라틴(Keratin) 단백질로 구성된 '눈의 방패'이기도 하다.
  • 라틴어에서는 뿔을 뜻하는 'Cornu'가 'Cornea(각막)'가 되었고, 그리스어 어원은 'Kerato-'라는 접두어로 남아 '각막을 측정하는 도구(Meter)'라는 명칭이 완성되었다.

결론적으로 ARK는 안경 도수 처방과 콘택트렌즈 피팅, 시력 교정 수술의 예비 진단을 위해 객관적 기초 데이터를 제공하는 검안의 필수적 첫 단계 장비라 할 수 있다.



2. 측정 원리

① 굴절 측정: 파면(Wavefront) 분석 방식

근적외선 투사:
기기는 약 820~850nm 대역의 근적외선을 눈 안으로 쏜다.
이 빛은 동공을 지나 망막까지 도달한다.

RPE·맥락막 반사:
빛은 망막을 통과해 망막색소상피(RPE)와 맥락막에서 산란·반사되어 다시 밖으로 나온다.
(쉽게 말해, 눈 안쪽 벽에 닿았다가 되돌아오는 것이다.)



파면(Wavefront) 분석:
돌아오는 빛의 ‘파동 모양’을 분석한다.
정상 눈에서는 비교적 평평하게 돌아오지만, 굴절 이상이 있으면 파면이 휘어진다.

• 근시: 파면이 중심부 기준으로 앞쪽으로 휘는 형태(빛이 망막 앞에서 모이려는 상태)다.
• 원시: 파면이 뒤쪽으로 휘는 형태(빛이 망막 뒤에서 모이려는 상태)다.
• 난시: 방향에 따라 휘는 정도가 달라 타원형 왜곡이 나타난다.

기계는 이 휘어진 정도(Defocus 값과 난시 성분)를 수치로 바꾸어 도수를 계산한다.

② 자동 운무법(Auto Fogging): 조절 억제 기술

조절 개입 문제:

* 조절(Accommodation): 수정체가 두꺼워지며 가까운 곳에 초점을 맞추는 기능이다.
사람이 기계 내부 화면을 바라볼 때, 눈은 이를 가까운 물체로 인식할 수 있다. 그러면 수정체가 스스로 두꺼워지며 초점을 잡으려 하고, 그 결과 실제보다 근시가 더 높게 측정될 수 있다.

이처럼 조절이 측정값에 영향을 주는 현상을 막기 위해 사용되는 기능이 바로 자동 운무법이다.



Auto Fogging 원리:
기계가 일시적으로 +렌즈 효과를 만들어 화면을 일부러 흐리게 한다.

그러면 눈은 “힘을 줘도 또렷해지지 않는다”고 인식해 조절을 풀게 된다.

즉, 눈이 멀리 보는 상태에 가깝도록 조절 자극을 최소화하는 과정이다.

③ 각막 곡률 측정: 물리적 곡률을 도수로 변환

1. Placido Ring(플라시도 링)의 반사 원리
각막 표면에 동심원 고리 모양의 빛인 플라시도 링을 비추어 측정한다. 각막은 매끈한 볼록거울처럼 빛을 반사하는 성질이 있으므로, 표면에 맺힌 고리의 크기와 간격을 분석하면 각막의 휘어진 정도인 곡률 반경(r)을 산출할 수 있다.



2. 반사 이미지에 따른 곡률 해석
이는 구면 거울의 광학 원리를 이용한 것으로, 반사된 고리의 형태에 따라 다음과 같이 해석한다.

• 각막이 가파른 경우(Steep): 곡률 반경이 작아 거울에 맺히는 상(고리)이 더 작고 촘촘하게 관찰된다.
• 각막이 완만한 경우(Flat): 곡률 반경이 커서 반사된 고리가 더 크게 퍼진 상태로 관찰된다.

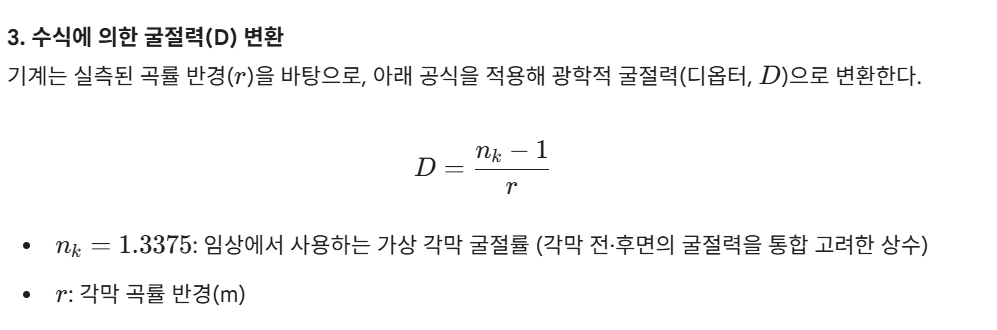

4. 곡률과 굴절력의 상관관계

• Steep Cornea: 곡률 반경(r)이 작아질수록 분모 값이 작아지므로, 굴절력(D) 값은 커진다. (예: 강한 난시나 원추각막 등)
• Flat Cornea: 곡률 반경(r)이 커질수록 굴절력(D) 값은 작아진다. (예: 시력교정술 후 평평해진 각막 등)

ARK는 보통 각막 중심부 약 2~3mm 범위를 측정하여 그 평균값을 데이터로 제공한다.

3. ARK의 장단점 및 임상적 의미

장점

• 검사 효율성 및 객관성:
  짧은 시간 안에 검사자의 주관을 배제한 표준화된 굴절 수치를 산출하므로 초기 검안의 효율성을 극대화한다.
• 통합 진단 데이터 제공:
  단순 도수뿐만 아니라 각막 곡률, 동공 크기, 신뢰도 지수 등을 동시에 제공하여 후속 검사의 방향성을 제시하는 이정표 역할을 한다.

단점

• 생리적 오차(조절 개입):
  기기 내부를 주시할 때 발생하는 '기기 근접 조절'로 인해, 특히 조절력이 강한 소아의 경우 실제보다 근시가 높게 측정될 우려가 있다.
• 광학적 한계(매체 혼탁):
  심한 백내장이나 각막 혼탁이 있을 경우 빛의 산란으로 인해 데이터의 재현성이 떨어지며, 측정 자체가 불가능할 수도 있다.
• 장비 간 편차:
  제조사별 광학 알고리즘(검영법 기반 vs 웨이브프론트 기반)에 따라 반복 측정 시 미세한 수치 차이가 발생할 수 있다.



4. ARK의 한계를 극복하는 보완 장비

ARK는 빠르고 객관적이지만, 위와 같은 기계적·생리적 오차 가능성이 존재한다. 따라서 임상에서는 다음 장비들을 병행하여 데이터의 정확도를 높인다.

• 검영기(Retinoscope):
  ARK의 최대 단점인 '기기 근접 조절'을 잡아내기 위한 수동 장비다. 검안사가 직접 빛을 비추어 반사 움직임을 관찰함으로써, 조절에 의한 가성 근시 오차를 배제하고 실제 굴절력을 확인한다.
• 각막 지형도(Topography):
  각막 중심부만 측정하는 ARK의 한계를 보완한다. 각막 전체(9~10mm)를 등고선 지도처럼 분석하여, ARK가 놓칠 수 있는 원추각막이나 부정난시를 정밀하게 진단한다.
• 포롭터(Phoropter):
  ARK의 '객관적 계산값'을 '주관적 선명도'로 전환하는 장치다. 환자가 직접 렌즈를 바꿔 보며 느끼는 반응을 확인하는 자각적 검사를 통해 최종 안경 도수를 확정한다.
• 고해상도 웨이브프론트 분석기 (Wavefront Map):
  ARK가 측정하는 기본적인 굴절 수차를 넘어, 빛 번짐이나 대비 저하를 유발하는 고위수차(Higher-order aberrations)를 시각화한다. 도수라는 '양적인 시력'을 넘어 '질적인 시력'을 분석하는 상위 단계의 보완 장비다.

---



ARK는 현대 검안의 첫 단추로서 근적외선 반사광을 분석하고 파면 왜곡을 계산하며 각막 곡률 공식을 적용해 객관적 기준을 제시한다. 하지만 이 수치는 어디까지나 정밀한 처방을 위한 '과학적 출발점'일 뿐, 그 자체가 정답은 아니다.

기계가 다 포착하지 못한 수정체의 유동적인 조절 변수는 검영기 검사로 다듬고, 환자가 실제 느끼는 시각적 선명도는 자각적 굴절검사를 통해 확인해야 한다. 결국 ARK는 '정답을 출력하는 기계'가 아니라, 검안사의 전문적인 임상 해석을 거쳐 최적의 처방으로 도달하게 돕는 표준화된 가이드라인으로서 의의를 갖는다.
